Siklotron Nasıl Çalışır?

Bir protonu saniyede on binlerce kilometre hıza çıkarmak için kilometrelerce uzunlukta bir tünele her zaman ihtiyaç yoktur. 1930’ların başında Amerikalı fizikçi Ernest O. Lawrence, parçacıkları bir mıknatısın içinde spiral çizdirerek defalarca hızlandırmanın yolunu buldu. Siklotron adı verilen bu buluş, nükleer fiziğin gelişimini hızlandırdı ve bugün hastanelerde kanser teşhisi ve tedavisinde kullanılan cihazların temelini oluşturuyor.

Siklotron nedir?

Siklotron, proton, döteron ya da daha ağır iyonlar gibi yüklü parçacıkları yüksek enerjilere çıkaran dairesel bir parçacık hızlandırıcısıdır. İki temel fikre dayanır:

• Manyetik alan parçacığı döndürür: Güçlü bir mıknatısın alanı, yüklü parçacığı çembersel bir yola sokar. Manyetik kuvvet parçacığın hızını değiştirmez, yalnızca yönünü değiştirir.
• Elektrik alan parçacığı hızlandırır: Parçacık her yarım turda iki elektrot arasındaki dar bir boşluktan geçer. Bu boşluktaki elektrik alanı, parçacığa her geçişte küçük bir enerji ekler.

Küçük enerji artışları yüzlerce tur boyunca birikir ve parçacık sonunda başlangıçtakinin binlerce katı enerjiye ulaşır.

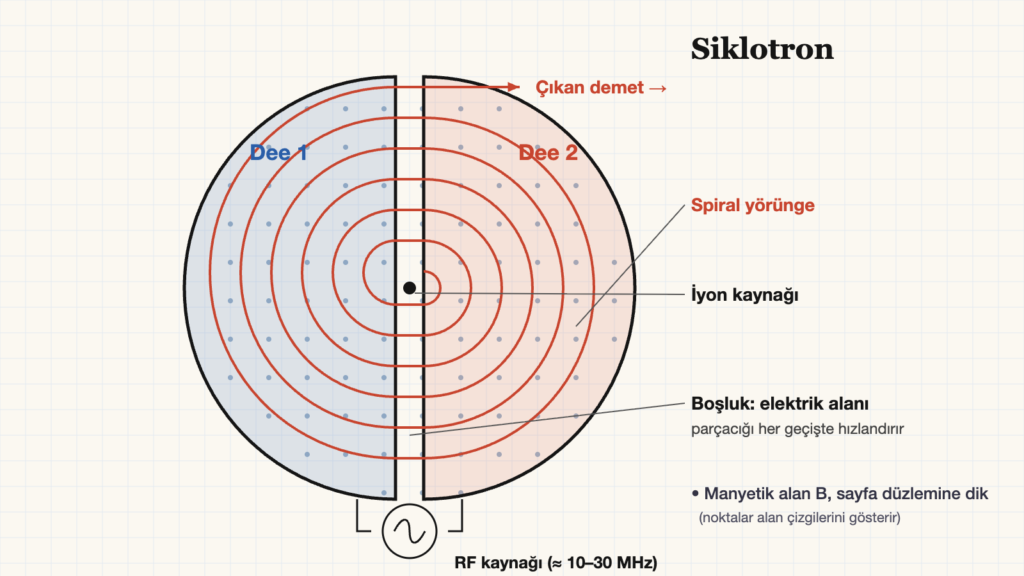

Siklotronun parçaları

• “Dee” elektrotları: Siklotronun kalbinde, D harfine benzeyen iki içi boş yarım daire metal kutu bulunur. Aralarında dar bir boşluk vardır. Parçacıklar bu kutuların içinde dolaşır; kutuların içi elektrik alanından korunaklıdır.
• Elektromıknatıs: Dee’lerin altında ve üstünde yer alan büyük kutup parçaları, dee düzlemine dik, düzgün ve güçlü bir manyetik alan üretir.
• Radyo frekansı (RF) kaynağı: Dee’lere sürekli yön değiştiren bir gerilim uygular. Böylece boşluktaki elektrik alanı, parçacık her geldiğinde onu doğru yönde itecek şekilde ters döner.
• İyon kaynağı: Merkezde bulunur ve hızlandırılacak parçacıkları üretir (örneğin hidrojen gazından protonlar).
• Vakum odası ve çıkış sistemi: Parçacıkların hava moleküllerine çarpmaması için her şey yüksek vakum altındadır. En dış yörüngeye ulaşan demet, saptırıcı bir elektrotla dışarı alınır.

Adım adım çalışma ilkesi

1. İyon kaynağı merkezde yavaş parçacıklar üretir.
2. Parçacık iki dee arasındaki boşluktan geçerken elektrik alanı tarafından hızlandırılır.
3. Dee’nin içine girdiğinde yalnızca manyetik alanı hisseder ve yarım çember çizer.
4. Yarım turu tamamladığında boşluğa yeniden gelir. Bu sırada RF gerilimi yön değiştirmiştir; parçacık bir kez daha hızlanır.
5. Hızlanan parçacığın yörünge yarıçapı her turda biraz büyür; yol bir spirale dönüşür.
6. Parçacık en dış yörüngeye ulaştığında demet hedefe yönlendirilir.

Sihirli frekans: siklotron frekansı

Siklotronu mümkün kılan, şaşırtıcı bir gerçektir: Parçacık hızlandıkça daha büyük bir çember çizer, ama bir turu tamamlama süresi değişmez. Yükü \(q\), kütlesi \(m\) ve hızı \(v\) olan bir parçacık, \(B\) büyüklüğündeki manyetik alanda yarıçapı

$$ r = \frac{m v}{q B} $$

olan bir çember çizer. Hız arttıkça yarıçap da aynı oranda büyüdüğünden tur süresi sabit kalır. Parçacığın dönme frekansı, yani siklotron frekansı:

$$ f = \frac{q B}{2 \pi m} $$

Bu frekans hızdan ve yarıçaptan bağımsızdır. Bu nedenle RF kaynağını sabit bir frekansta çalıştırmak yeterlidir: Parçacık her zaman tam doğru anda boşluğa ulaşır. Örneğin 1,5 tesla’lık bir alanda proton için siklotron frekansı yaklaşık 23 MHz’dir; bu, FM radyo yayınlarının biraz altında bir frekanstır.

Bir siklotron ne kadar enerji verebilir?

Parçacığın ulaşabileceği en büyük enerji, mıknatısın yarıçapı \(R\) ve alan şiddeti \(B\) ile belirlenir:

$$ E_{\text{maks}} = \frac{q^2 B^2 R^2}{2 m} $$

Yarıçapı 50 cm, alanı 1,5 T olan bir siklotron, protonları yaklaşık 27 MeV kinetik enerjiye çıkarabilir. Bu enerjideki bir proton ışık hızının yaklaşık dörtte biriyle hareket eder. Enerjinin \(B^2 R^2\) ile artması, daha güçlü siklotronların neden hem daha büyük hem de daha güçlü mıknatıslar gerektirdiğini açıklar.

Lawrence’ın buluşu

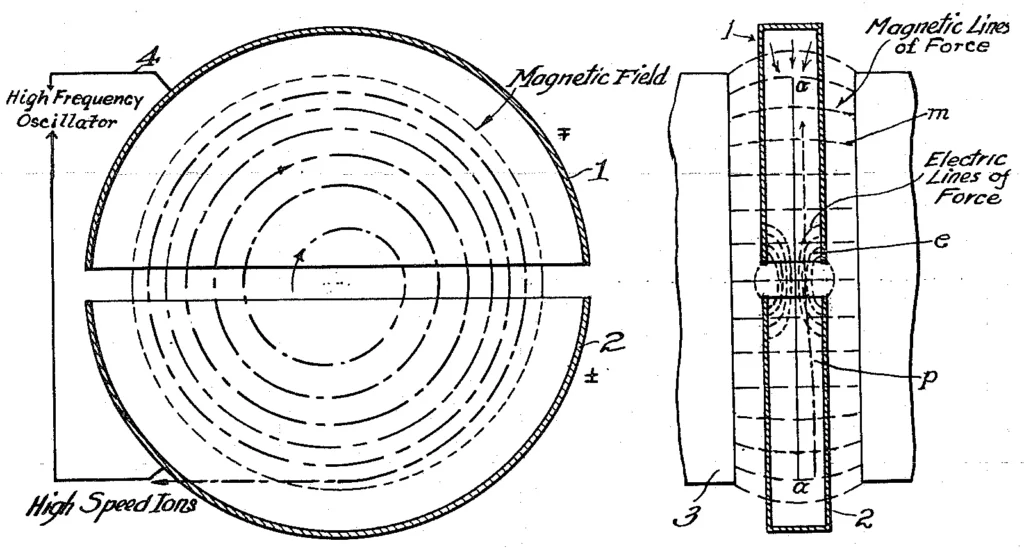

Ernest O. Lawrence fikri 1929’da bir makaledeki çizimden esinlenerek geliştirdi. 1931’de öğrencisi M. Stanley Livingston ile birlikte yaptığı, avuç içine sığacak büyüklükteki ilk çalışan siklotron, protonları 80 bin elektronvolt enerjiye çıkardı. Lawrence buluşunun patentini 1934’te aldı.

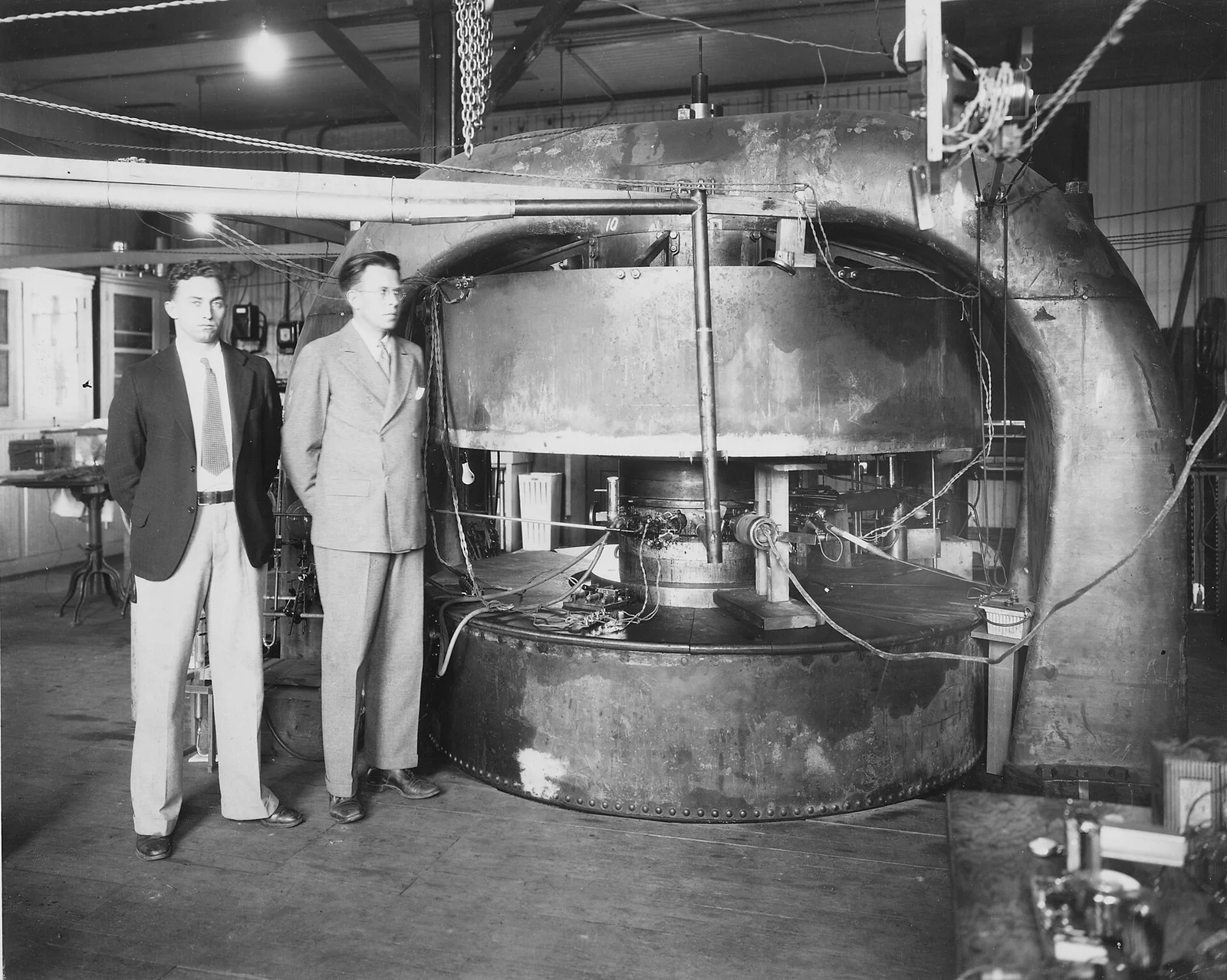

Berkeley’de kurduğu Radyasyon Laboratuvarı’nda giderek büyüyen siklotronlar inşa edildi. Bu cihazlarla yapay radyoaktif izotoplar üretildi, yeni elementler keşfedildi ve tıpta radyoizotop kullanımının ilk adımları atıldı. Lawrence, siklotronun icadı ve geliştirilmesi nedeniyle 1939 Nobel Fizik Ödülü’ne layık görüldü.

Sınır: görelilik

Siklotron frekansının sabit kalması, parçacığın kütlesinin değişmediği varsayımına dayanır. Parçacık ışık hızına yaklaştıkça Einstein’ın özel görelilik kuramına göre etkin kütlesi artar, dönüşü yavaşlar ve RF geriliminin ritminden kopar. Bu yüzden klasik siklotronlar protonları en fazla birkaç on MeV’e kadar hızlandırabilir. Bu sınırı aşmak için iki çözüm geliştirildi:

• Senkrosiklotron: RF frekansı, parçacığın yavaşlayan dönüşüne uyacak şekilde azaltılır.
• İzokron siklotron: Manyetik alan, dış yörüngelerde güçlendirilerek dönüş süresi sabit tutulur. Günümüzdeki tıbbi siklotronların çoğu bu türdendir.

Çok daha yüksek enerjiler için parçacıkları sabit yarıçaplı bir halkada tutan senkrotronlar kullanılır. CERN’deki Büyük Hadron Çarpıştırıcısı (LHC) da bir senkrotrondur.

Siklotronlar bugün nerede kullanılıyor?

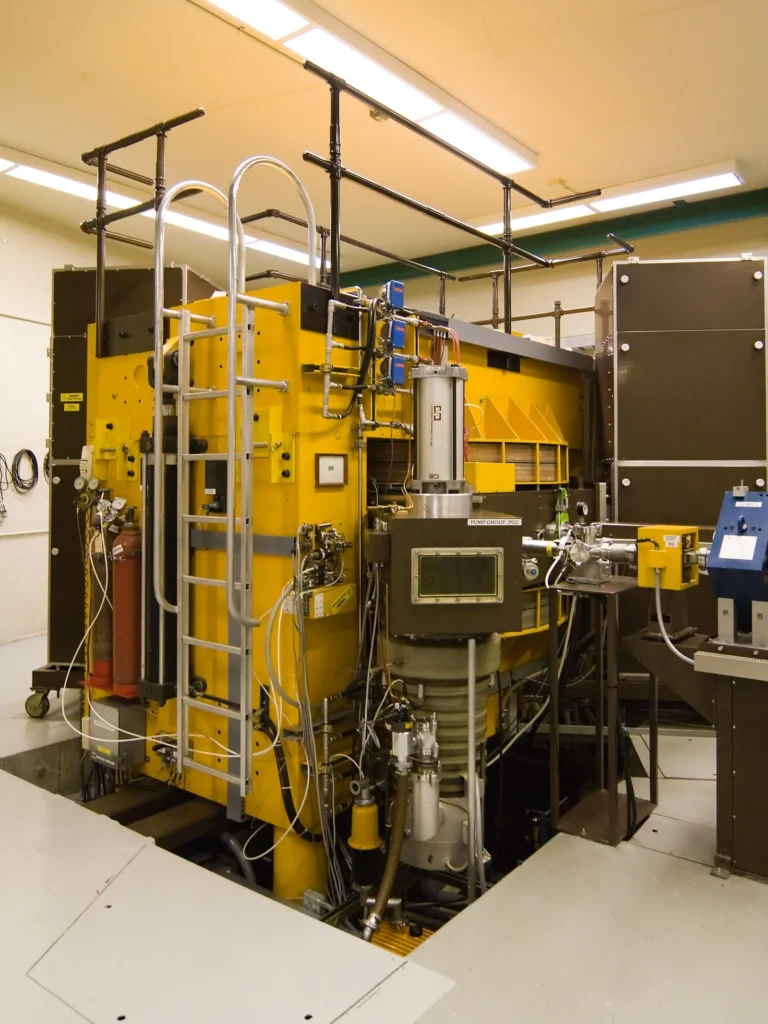

• Tıbbi görüntüleme: Pozitron emisyon tomografisinde (PET) kullanılan flor-18 gibi kısa ömürlü izotoplar hastanelerin yakınındaki küçük siklotronlarda üretilir. Flor-18’in yarı ömrü yaklaşık 110 dakika olduğundan üretimin kullanım yerine yakın olması gerekir.
• Proton terapisi: Protonları 230–250 MeV’e kadar hızlandıran siklotronlar, tümörü hedef alıp çevre dokulara daha az zarar veren kanser tedavisinde kullanılır.
• Araştırma: Nükleer yapı, malzeme bilimi ve uzay elektroniğinin radyasyon dayanıklılık testleri.

Türkiye’de de bu teknoloji kullanılıyor: Ankara’daki Proton Hızlandırıcı Tesisi’nde 30 MeV’lik bir siklotronla tıbbi radyoizotop üretimi ve araştırmalar yapılıyor. Birçok hastanede ve özel merkezde de PET izotopu üreten küçük siklotronlar bulunuyor.

Özetle

Siklotron, basit bir fiziksel gerçeği ustalıkla kullanır: Manyetik alanda dönen yüklü bir parçacığın tur süresi hızından bağımsızdır. Bu sayede sabit frekanslı bir elektrik alanı, parçacığa yüzlerce kez ritmik “itme” vererek onu yüksek enerjilere çıkarabilir. Yaklaşık yüz yıl önce bir laboratuvar masasında başlayan bu fikir, bugün dünyanın dört bir yanındaki hastanelerde hayat kurtarıyor.
